Чиркейская ГЭС - самое впечатляющее рукотворное сооружение !

Чиркейская ГЭС - самое впечатляющее рукотворное сооружение!

Из тех что я видел своими глазами

Приглашаю на прогулку по нему. Это было незабываемо и захватывающе.

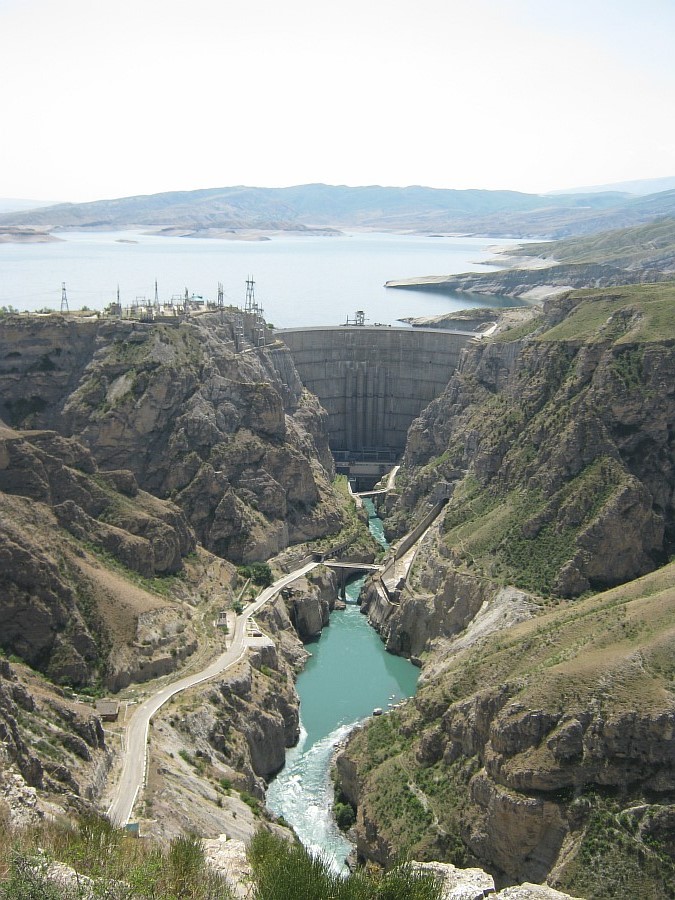

1. Перед Вами крупнейшая гидроэлектростанция Северного Кавказа и одна из крупнейших ГЭС в России

Сначала мы попали на гору напротив, чтобы увидеть вот это!

Пока еще масштабы сооружения непонятны.

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_8858

2.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_8912

3.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_8960

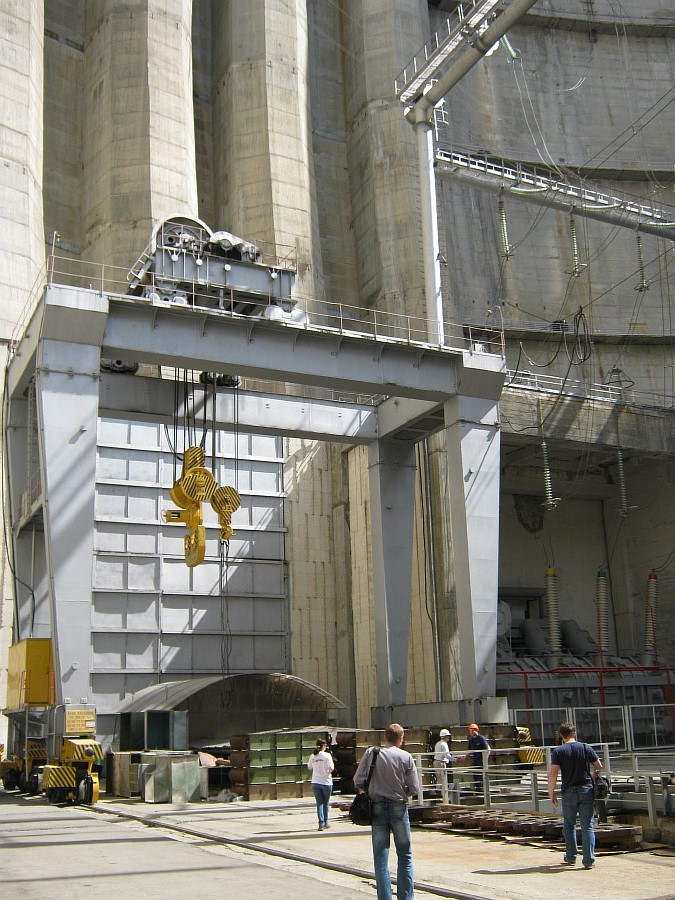

4.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_8965

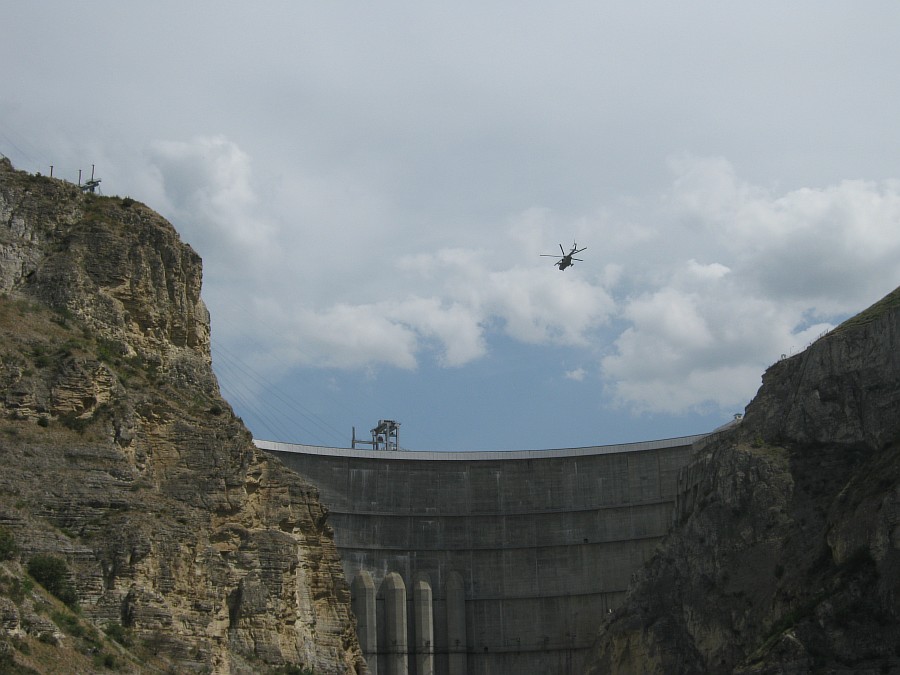

5.  Плотина Чиркейской ГЭС является второй по высоте в России

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_8970


6. Едем на саму станцию

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9010


7. Здесь оставшиеся после строительства сооружения используют для собственной форелевой фермы!

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9011


8.  Обед в общем удался в тот день! ;)

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9020

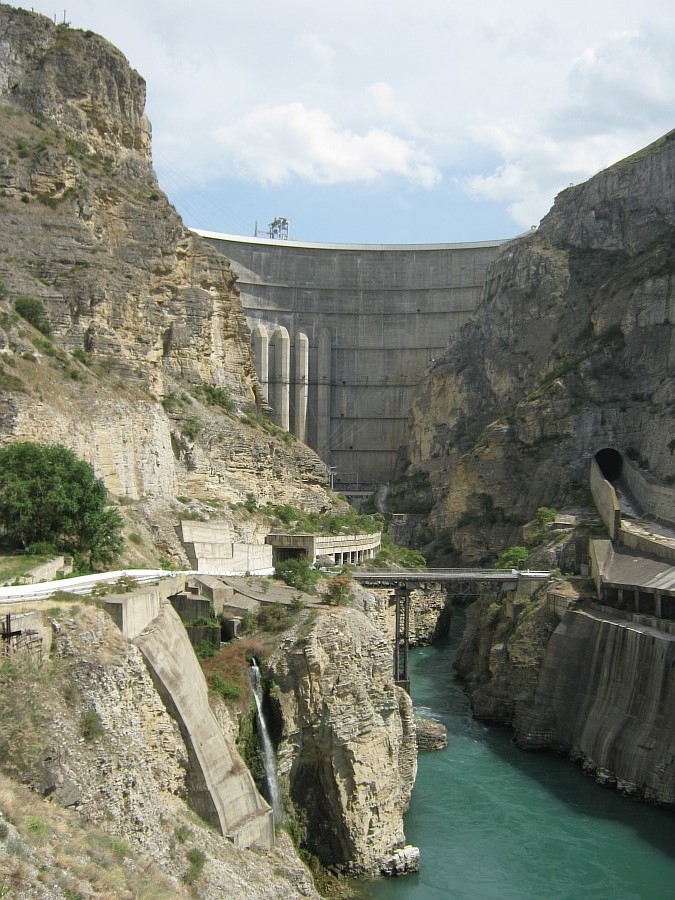

9. Чиркейская ГЭС расположена в живописном ущелье на реке Сулак в Буйнакском районе Дагестана, входит в Сулакский каскад ГЭС, являясь его верхней, регулирующей весь каскад ступенью.

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9117


10. Подъезжаем  к основанию плотины

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9119

11.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9125

12.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9129

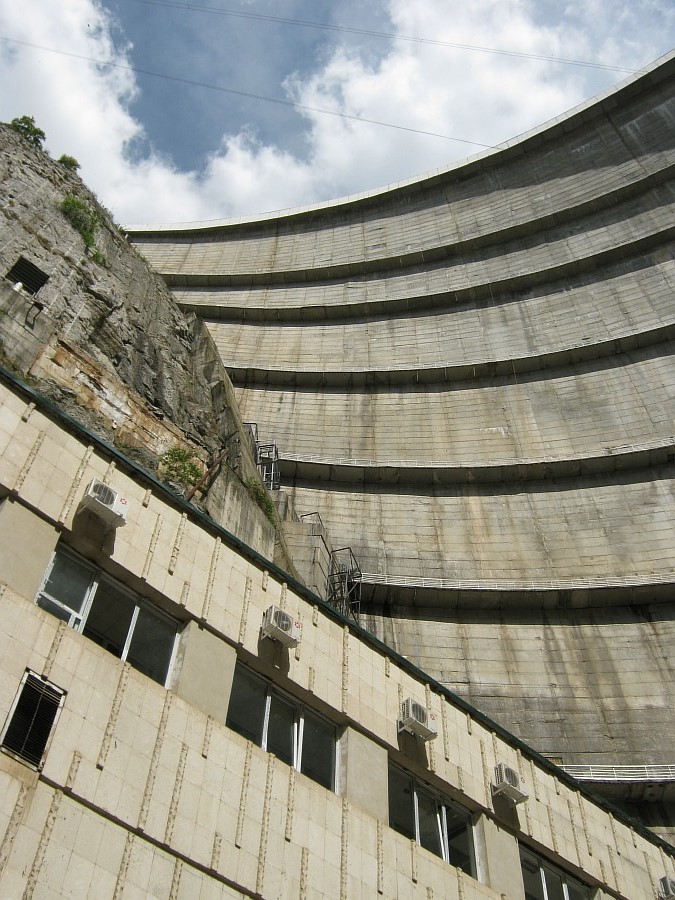

13. По мере того как мы подходили ближе - она становилась всё больше
И не зря ведь она самая высокая арочная плотина в России.

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9134

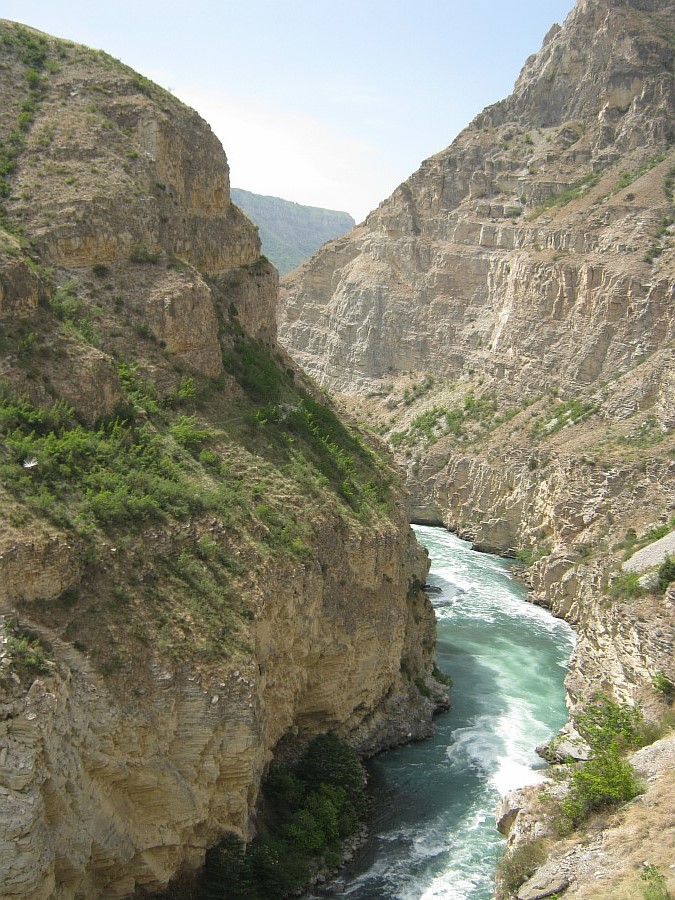

14. Вода в горных реках всегда чудо как красива!

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9141

15.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9142


16. Плотина имеет высоту 232.5 метров. Длина по гребню - 338.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9143

17.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9144

18.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9146

19.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9147

20. Электрическая мощность станции равна 1000 МВт. Это 4 гидроагрегата по 250 МВт. Расположены они в приплотинном здании ГЭС. Особенностью является двухрядное расположение гидроагрегатов с двухъярусным расположением отсасывающих труб.

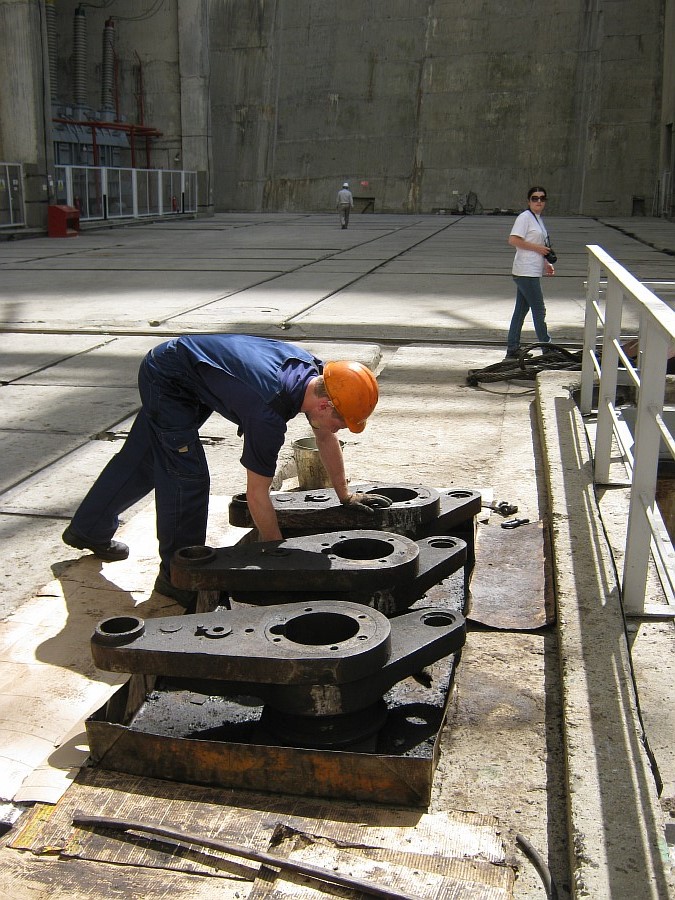

Нам повезло, один гидроагрегат был на профилактике.
И мы конечно же спустились попозже туда (фото про это чуть дальше), где обычно только рев воды крутящей турбины

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9148

21.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9150

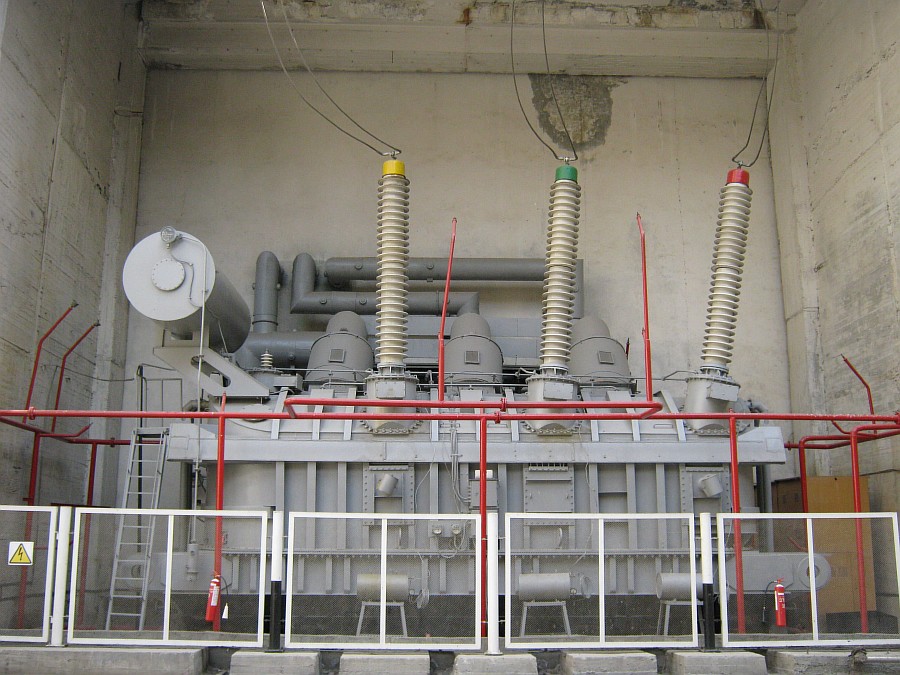

22. Трансформаторы

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9154

23.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9160

24.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9168

25.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9173

26.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9175

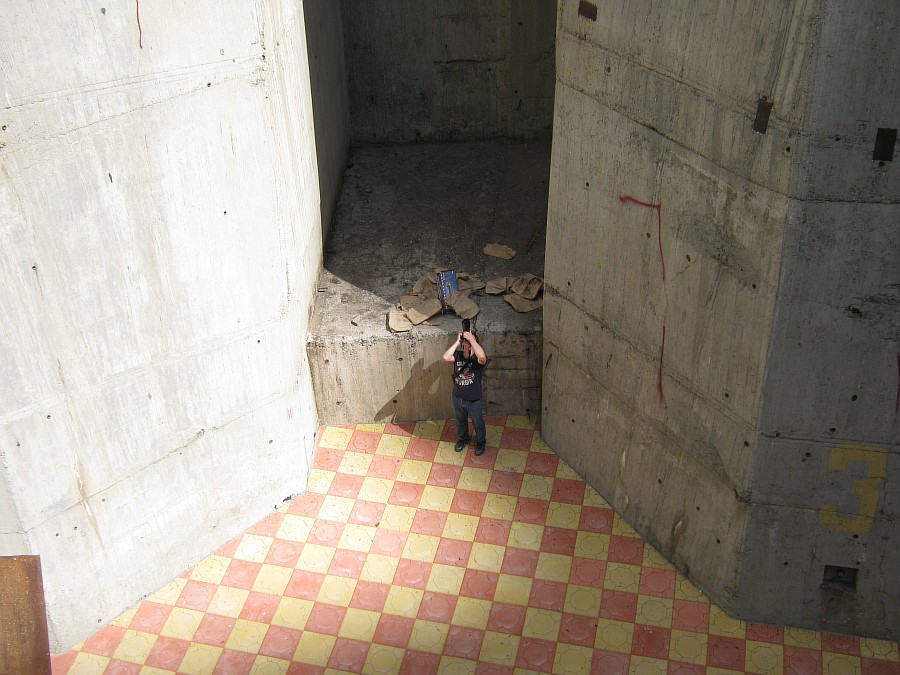

27. Блогер для  масштаба ;))

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9176

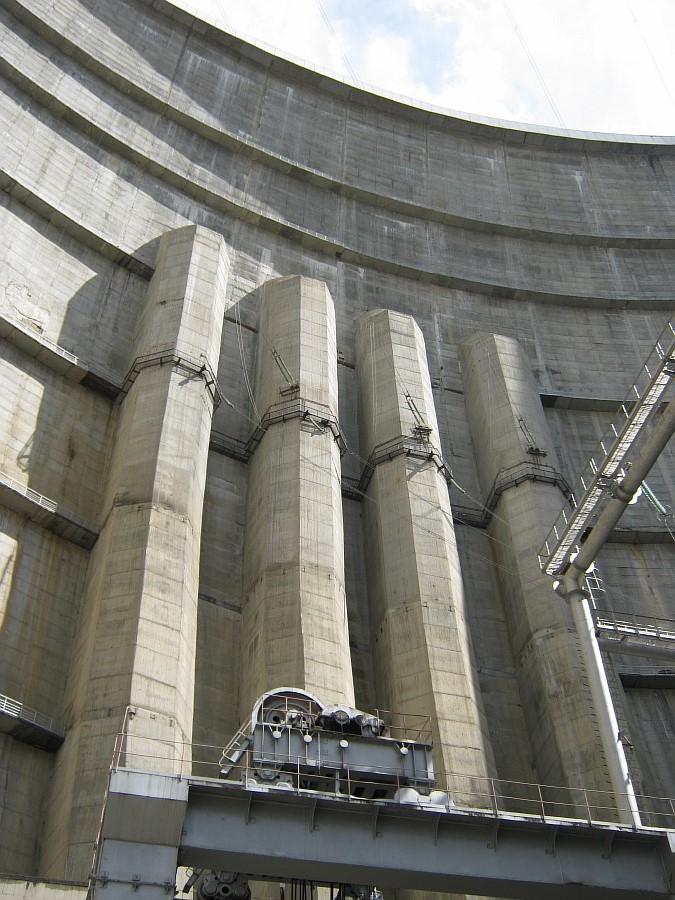

28. Турбинные водоводы.

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9182


29. Один из множества туннелей пронизывающих плотину и скалы вокруг

А до огромной толщи воды совсем ведь неболшое расстояние...

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9189


30. Спускаемся туда где обычно стоит турбина

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9237


31.  Взгляд наверх

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9243


32. И мы оказываемся в мире, где любопытные бывают редко :)

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9247

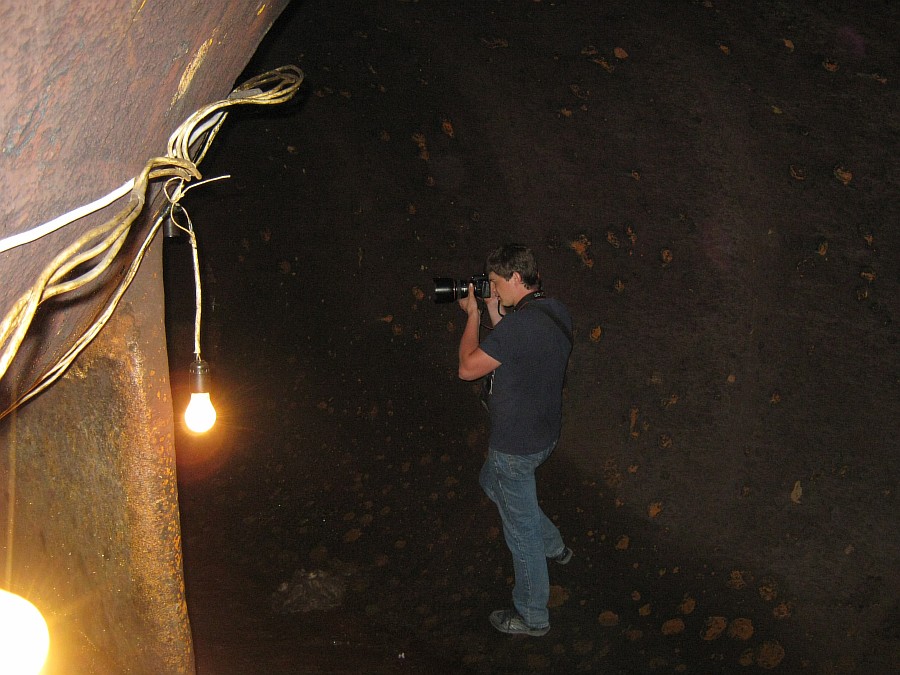

33. Спиральная камера - место, где вода поступает к турбине и раскручивает её.

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9248

34.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9256

35.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9257


36.  Имея высокие маневренные возможности, она является основной регулирующей станцией в Объединённой энергосистеме Юга России, работая в пиковой части графика нагрузок. Также, она выполняет функции своеобразной «скорой помощи» в энергосистеме, позволяя в случае аварийного выхода блоков 150—300 МВт на тепловых электростанциях быстро заместить выбывшую мощность.

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9275

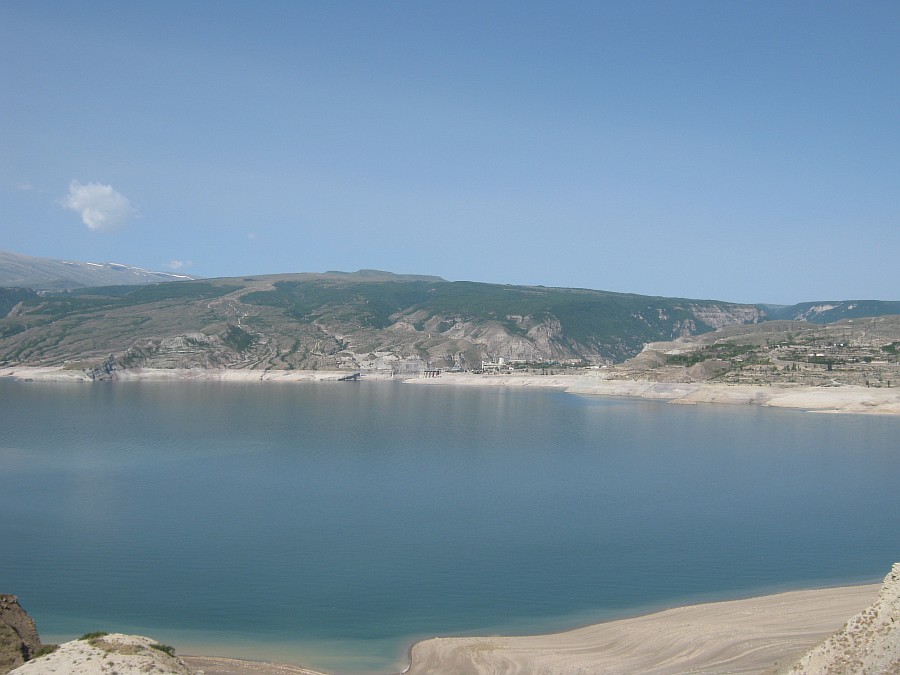

37.  Плотина образует Чиркейское водохранилище многолетнего регулирования (его ёмкость позволяет накапливать воду в многоводные годы и расходовать в маловодные). Площадь водохранилища составляет 42,5 км², полный и полезный объём — 2,78 и 1,32 км³ соответственно.


Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9287

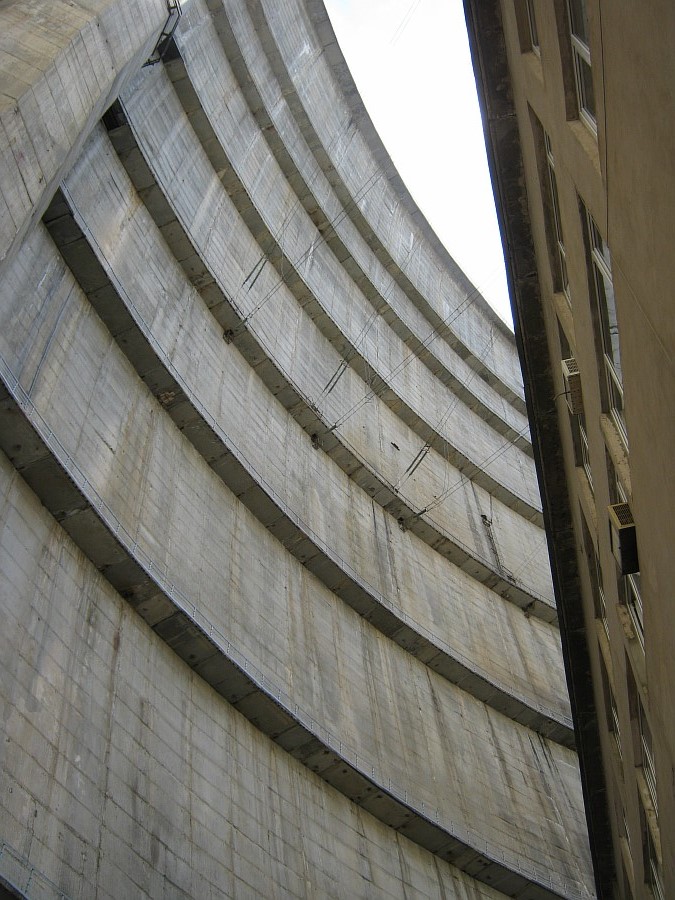

38.  Плотина имеет двоякую кривизну, как полусфера - вогнута не только по горизонтали, но и по вертикали

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9292


39. Историческая хроника. Как шло строительство

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9295

40.Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9296

41.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9299

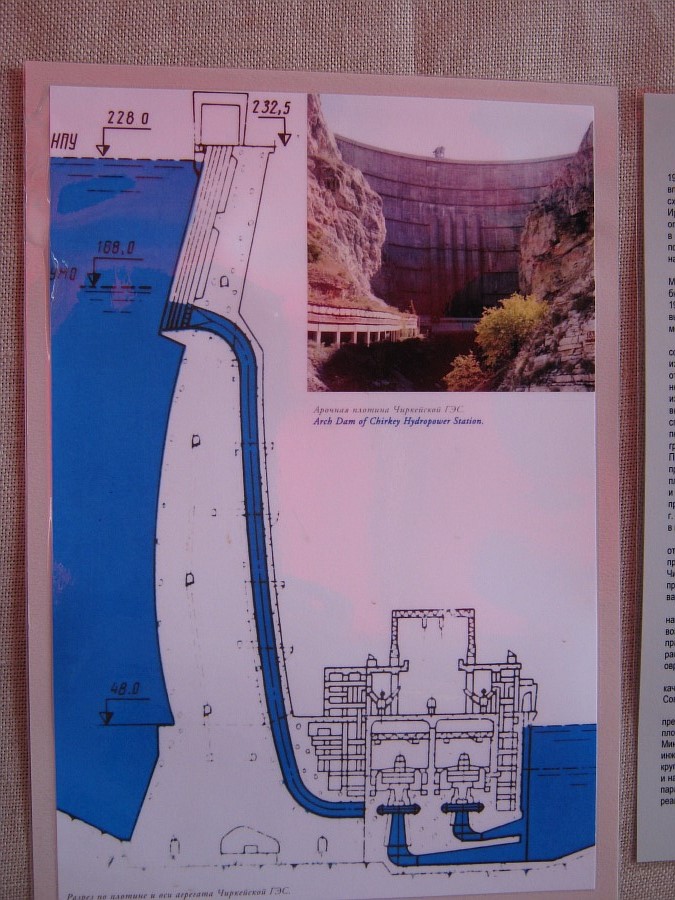

42. ГЭС в разрезе

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9301

43.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9304

44.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9316


45. Рискованное фото, сделанное перегнувшись через перила верха плотины
"не смотреть вниз!" (с)
;-))))

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9321

46.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9323

47.
Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9327


48.  Благодаря своей арочной конструкции двойной кривизны, плотина достаточно тонкая - всего лишь 6 метров у гребня и 30 у основания плотины - бетонной пробки высотой 48 м, шириной 40 м и длиной по основанию 88 м.

Дагестан, ГЭС. фотографии, Аксанов Нияз, kukmor, Чиркейская ГЭС, Чиркейское водохранилище, электростанция, жж, lj, of IMG_9333

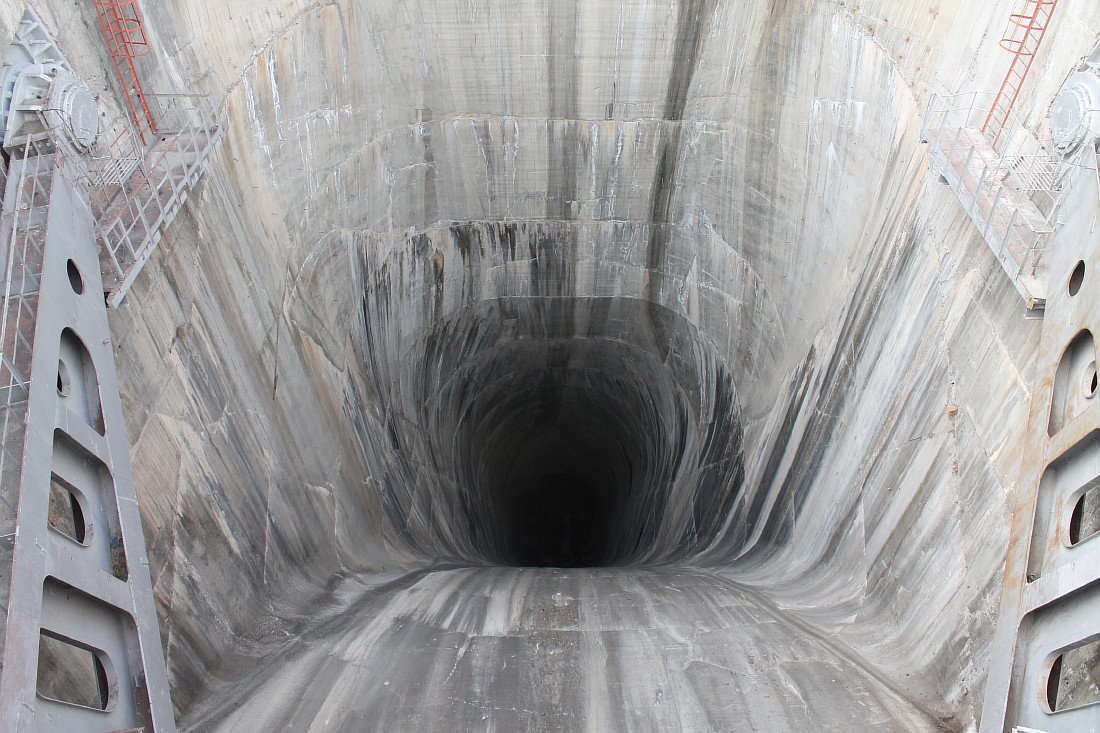

49. Входное отверстие эксплуатационного водосброса тоннельного типа. Жутковатое зрелище. Пропускная способность водосброса составляет при НПУ — 2400 м³/с и при ФПУ — 2900 м³/с. Входное отверстие имеет пролёт 22 м. Туда спокойно можно было бы сбросить железнодорожный состав. Никто бы не заметил.

Отсюда сливаются излишки воды из водохранилища:
